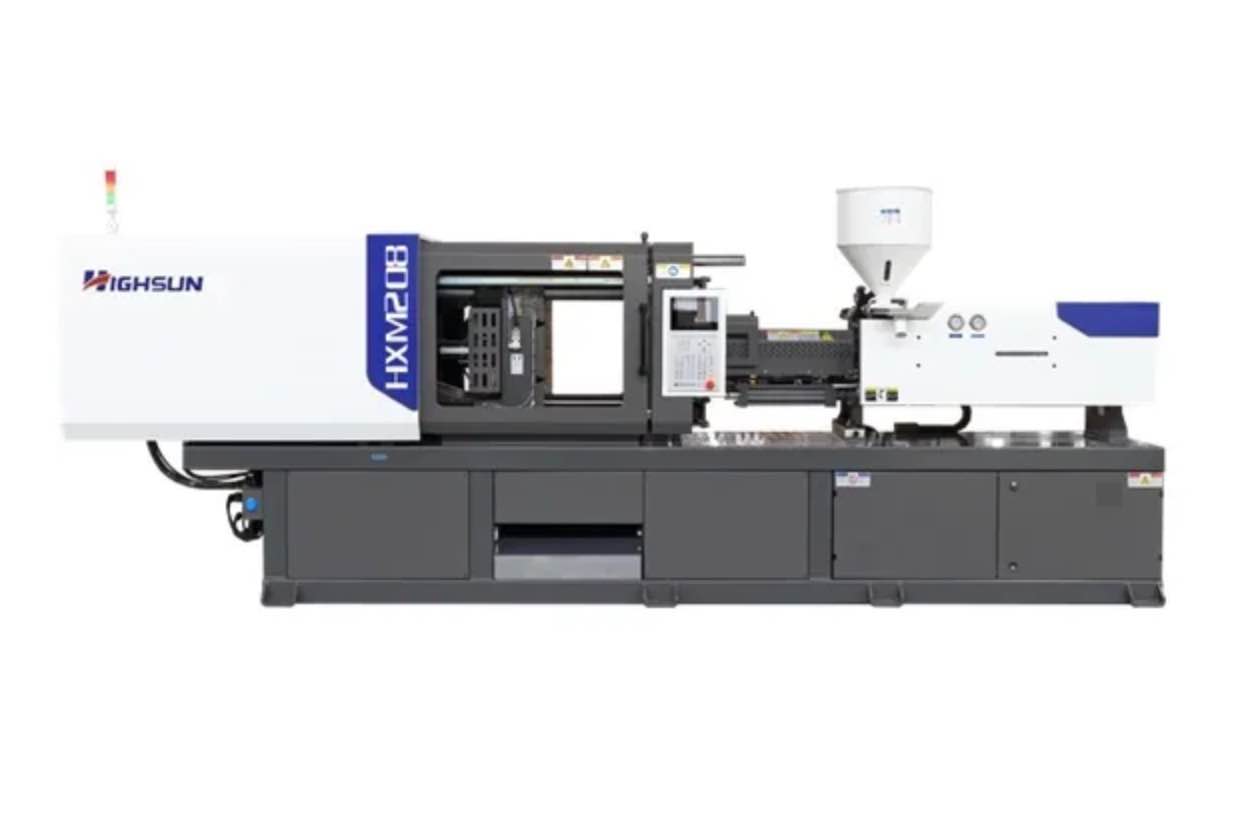

Термопластавтомат Haixiong HXM 208 — гидравлическая машина серии HXM с сервоприводом узла давления. ТПА 2080 кН с минимальной высотой формы 200 мм и колоннами 530×480 мм — типичный рабочий тоннаж для корпусных деталей.
Минимальная высота формы 200 мм (а не 150, как у младших) сразу отсекает часть тонких пакетов. Зато колонны 530×480 мм и ход 500 мм дают место корпусным формам. Объём впрыска 320–461 см³ близок к 168-й по верхней границе, поэтому выбор между 168 и 208 чаще решают плита и минимальный пакет, а не шнек.
Что смотреть в таблице
Усилие смыкания по спецификации — 2080 кН. Расстояние между колоннами: 530 × 480. Ход / шаг открывания: 500 мм. Пакет формы: мин. 200 мм, макс. 550 мм. Теоретический объём впрыска по шнекам: 320–461 см³.
Доступные исполнения узла впрыска: A, B, C, D. Привод насоса: 21 кВт. Мощность нагрева: 12,95 кВт. Объём маслобака: 200 л. Масса станка: 6,1 т. Толкатели: 56. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Масса 6,1 т при том же насосе 21 кВт, что у 168-й: рама и плита тяжелее, энергия привода та же. Нагрев 12,95 кВт. Если сравнивать только по шнеку D (48 мм), 168 и 208 почти соседи; расходятся минимальный пакет и колонны.
Подбор пресс-формы
Для HXM 208 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 168 и HXM 228. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
