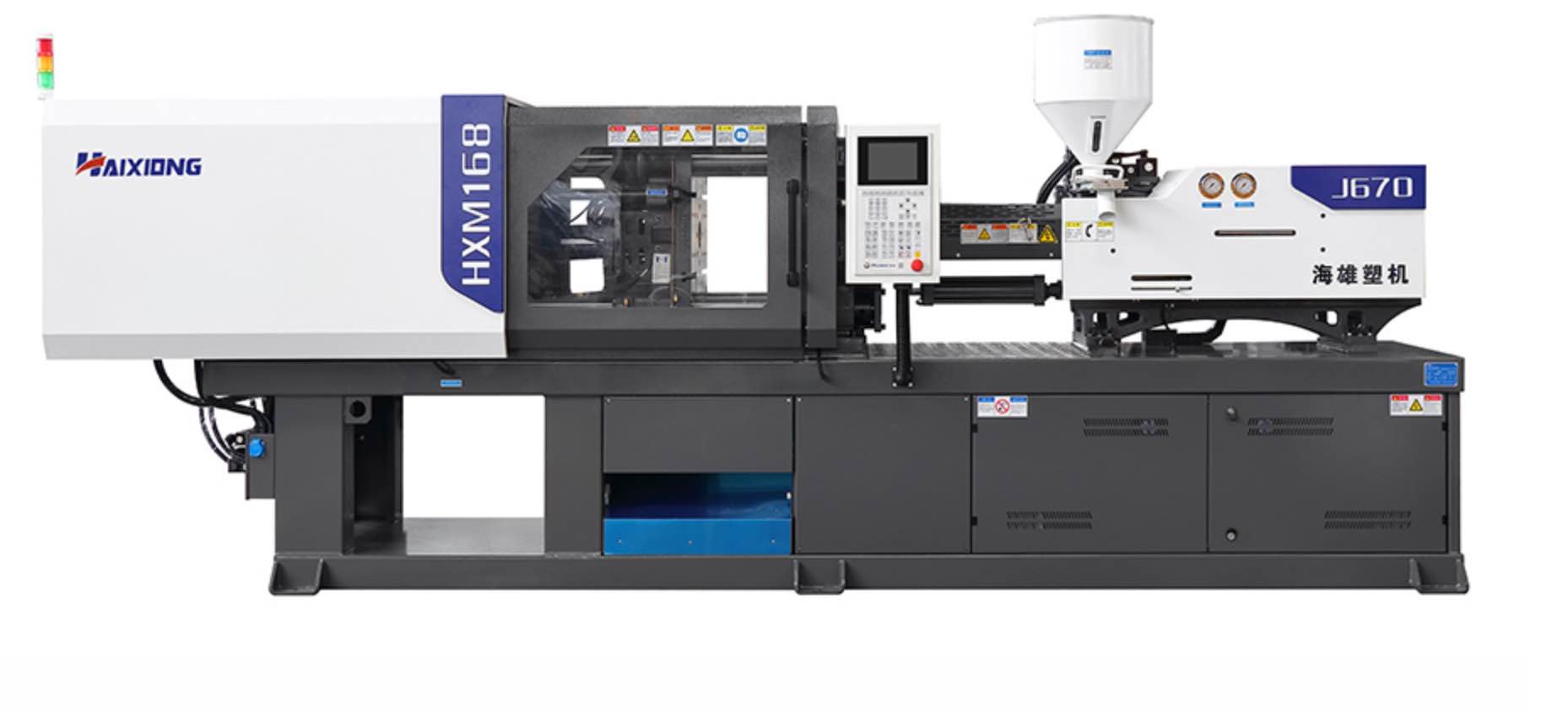

Термопластавтомат Haixiong HXM 168 — гидравлическая машина серии HXM с сервоприводом узла давления. Машина 1680 кН с объёмом впрыска до 416 см³: когда HXM 138 уже тесен по отливке, а 208 ещё избыточен по тоннажу.
1680 кН при колоннах 470×430 мм типичны для крышек, небольших корпусов бытовой техники и многогнёздных форм, которым тесно на 138-й. Объём до 416 см³ закрывает более тяжёлую отливку, чем у HXM 138, при том же минимальном пакете формы 150 мм.
Насос 21 кВт совпадает с HXM 208, но плита и ход меньше. Если форма «растёт» по колоннам быстрее, чем по тоннажу, сразу смотрят 208.
Что смотреть в таблице
Усилие смыкания по спецификации — 1680 кН. Расстояние между колоннами: 470 × 430. Ход / шаг открывания: 450 мм. Пакет формы: мин. 150 мм, макс. 500 мм. Теоретический объём впрыска по шнекам: 260–416 см³.
Доступные исполнения узла впрыска: A, B, C, D. Привод насоса: 21 кВт. Мощность нагрева: 10,95 кВт. Объём маслобака: 200 л. Масса станка: 4,3 т. Толкатели: 56. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Габарит 4,93×1,31×1,93 м и масса 4,3 т уже требуют нормальной кран-балки, а не «пронести через цеховую дверь как 98-ю». Бак 200 л, насос 21 кВт. Шнек A держит 260 МПа — одно из самых высоких давлений в младшей группе.
Подбор пресс-формы
Для HXM 168 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 138 и HXM 208. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
