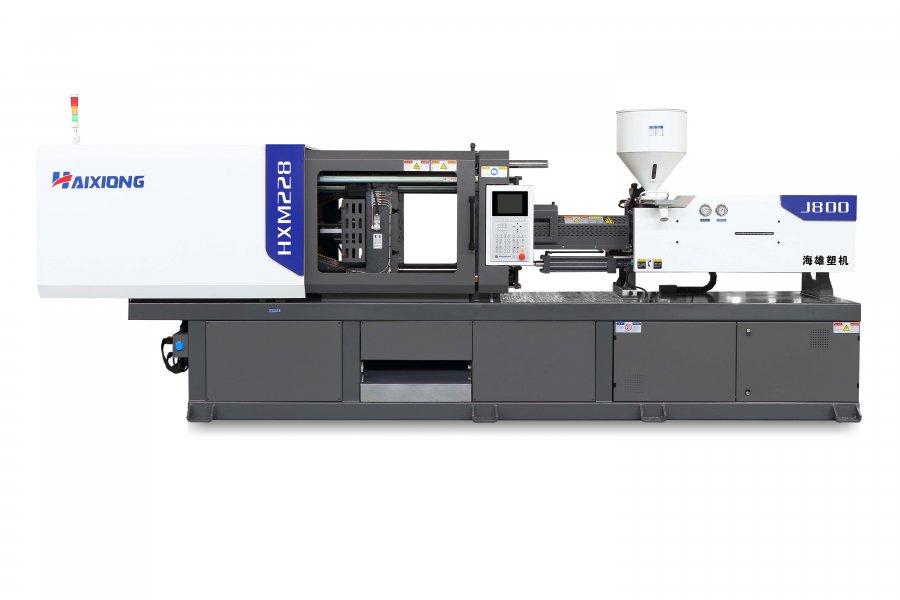

Термопластавтомат Haixiong HXM 228 — гидравлическая машина серии HXM с сервоприводом узла давления. HXM 228 даёт 2280 кН и четыре шнека 45–60 мм: это уже не «мелочёвка», но ещё не тяжёлая плита 300+ тонн.
Здесь скачок по впрыску: шнеки 45–60 мм и 381–678 см³. Девять толкателей вместо пяти у младших машин — признак более широкой плиты. Колонны 570×520 мм уже позволяют ставить формы под панели, корпуса и ящики среднего размера, если расчёт усилия проходит.
Давление на шнеке D падает до 129 МПа: большой объём нельзя путать с «универсальным» давлением. Для тонкой стенки оставляют варианты A/B.
Что смотреть в таблице
Усилие смыкания по спецификации — 2280 кН. Расстояние между колоннами: 570 × 520. Ход / шаг открывания: 520 мм. Пакет формы: мин. 200 мм, макс. 580 мм. Теоретический объём впрыска по шнекам: 381–678 см³.
Доступные исполнения узла впрыска: A, B, C, D. Привод насоса: 30 кВт. Мощность нагрева: 13,55 кВт. Объём маслобака: 250 л. Масса станка: 7,0 т. Толкатели: 86. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Насос 30 кВт — первый заметный скачок энергетики после 21 кВт у 168/208. Бак 250 л, нагрев 13,55 кВт, масса 7,0 т. Для масла 30 кВт это уже отдельный теплосъём, не «вентилятор на баке».
Подбор пресс-формы
Для HXM 228 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 208 и HXM 268. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
