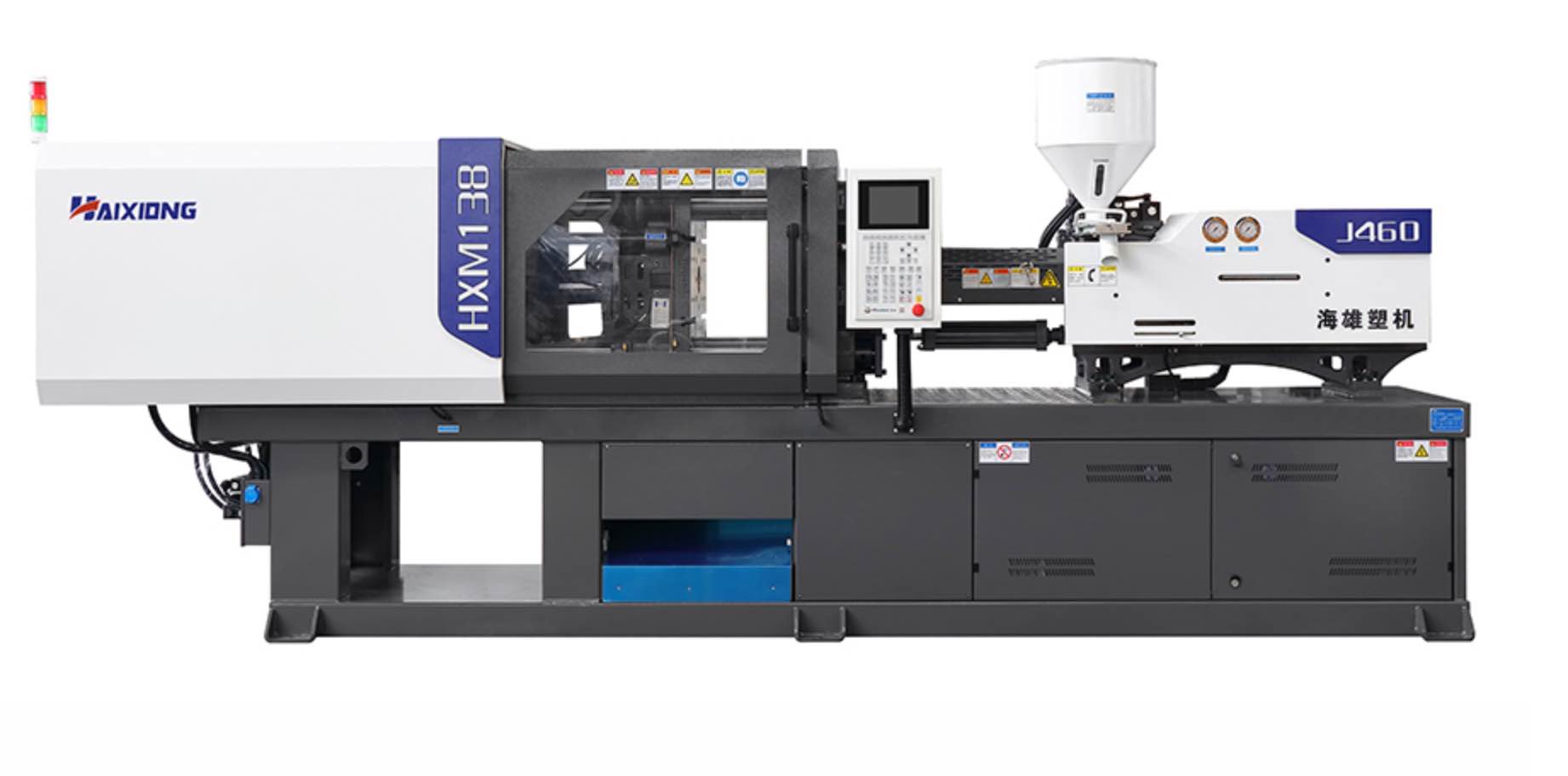

Термопластавтомат Haixiong HXM 138 — гидравлическая машина серии HXM с сервоприводом узла давления. ТПА 1380 кН с тремя вариантами шнека и колоннами 420×370 мм — переход от лабораторных объёмов к серийной мелочёвке.
1380 кН и колонны 420×370 мм — это уже не настольная машина, но всё ещё формат «мелочёвка плюс небольшие корпуса». Три шнека, а не четыре: линейка впрыска короче, чем у 98 и 168. Максимальный объём 277 см³ ограничивает многогнёздные формы с тяжёлой отливкой.
Обороты шнека 265 об/мин выше, чем у соседних моделей; это параметр таблицы, а не обещание цикла. Подбор по-прежнему начинается с проекции изделия, числа гнёзд и размеров формы.
Что смотреть в таблице
Усилие смыкания по спецификации — 1380 кН. Расстояние между колоннами: 420 × 370. Ход / шаг открывания: 390 мм. Пакет формы: мин. 150 мм, макс. 450 мм. Теоретический объём впрыска по шнекам: 192–277 см³.
Доступные исполнения узла впрыска: A, B, C. Привод насоса: 16 кВт. Мощность нагрева: 10,5 кВт. Объём маслобака: 160 л. Масса станка: 3,2 т. Толкатели: 56. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Насос 16 кВт и бак всего 160 л — меньше, чем у HXM 98 по баку, при большей массе станка 3,2 т. Это не ошибка копирования: так в исходной таблице. При подборе чиллера ориентируйтесь на контур масла и пресс-формы отдельно, без привязки «конкретный SL к конкретной HXM» без теплового расчёта.
Подбор пресс-формы
Для HXM 138 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 98 и HXM 168. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
