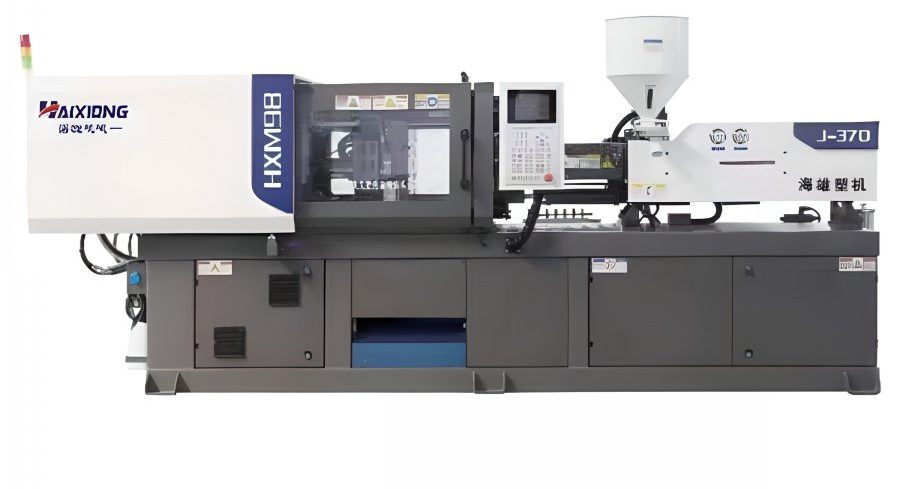

Термопластавтомат Haixiong HXM 98 — гидравлическая машина серии HXM с сервоприводом узла давления. Компактный сервогидравлический ТПА 980 кН для мелкой фурнитуры, опытных партий и небольших пресс-форм.
По усилию 980 кН и колоннам 360×340 мм HXM 98 рассматривают для мелкой фурнитуры, заглушек, клипс, крышек небольшого диаметра и опытных гнёзд, где форма входит в пакет 150–390 мм. Не стоит закладывать на эту машину крупную корпусную оснастку: даже если расчёт тоннажа формально проходит, колонны не дадут поставить широкую плиту.
Четыре шнека 32–40 мм позволяют выбрать либо высокое давление (вариант A, 262 МПа), либо больший объём (вариант D, 200 см³ / 182 г). Для тонкостенных мелких деталей обычно смотрят более «жёсткий» шнек, для толстых бобышек — объём.
Что смотреть в таблице
Усилие смыкания по спецификации — 980 кН. Расстояние между колоннами: 360 × 340. Ход / шаг открывания: 315 мм. Пакет формы: мин. 150 мм, макс. 390 мм. Теоретический объём впрыска по шнекам: 128–200 см³.
Доступные исполнения узла впрыска: A, B, C, D. Привод насоса: 11/11 кВт. Мощность нагрева: 8,2 кВт. Объём маслобака: 203 л. Масса станка: 2,7 т. Толкатели: 45. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Сервопривод в серии HXM используется для согласования расхода и давления гидросистемы. На HXM 98 насос записан как 11/11 кВт, давление 16 МПа — ниже, чем 17,5 МПа у большинства старших машин. Бак 203 л при массе 2,7 т: это компактный контур, но масло всё равно нужно охлаждать, иначе вязкость «поплывёт» к концу смены.
Ошибка повторяемости цикла и уровень шума в маркетинговых блоках исходного сайта мы не переносим как факт: в таблице этих строк нет. Для подбора достаточно сопоставить проекцию изделия, число гнёзд, массу отливки и пакет формы с 980 кН / 360×340 мм / 128–200 см³.
Подбор пресс-формы
Для HXM 98 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 138. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
