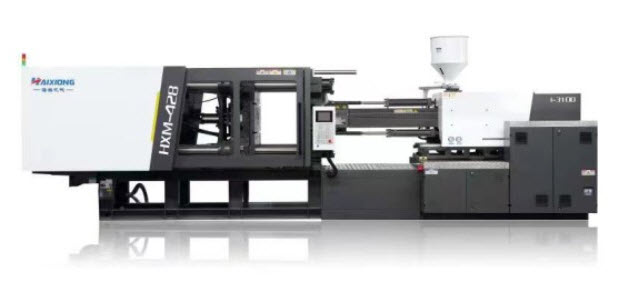

Термопластавтомат Haixiong HXM 428-2 — гидравлическая машина серии HXM с сервоприводом узла давления. Та же плита 4280 кН, но три шнека до 80 мм и сдвоенный привод 30+30 кВт.
Смыкание то же, 4280 кН, но шнеки 70/75/80 мм (до 2010 см³) и сдвоенный привод 30+30 кВт. Бак 530 л, масса 14 т. Разница с 428-1 — не в тоннаже, а в узле впрыска и энергетике.
Что смотреть в таблице
Усилие смыкания по спецификации — 4280 кН. Расстояние между колоннами: 770 × 740. Ход / шаг открывания: 770 мм. Пакет формы: мин. 280 мм, макс. 800 мм. Теоретический объём впрыска по шнекам: 1539–2010 см³.
Доступные исполнения узла впрыска: A, B, C. Привод насоса: 30+30 кВт. Мощность нагрева: 23,15 кВт. Объём маслобака: 530 л. Масса станка: 14 т. Толкатели: 134. Эти числа взяты из спецификации исходной карточки, а не из «типового каталога серии».
Сдвоенный 30+30 кВт при том же 4280 кН. Обороты шнека 190 против 160 у 428-1. Бак 530 л. Габарит шире: 7,63×2,02×2,32 м. Это уже две силовые машины в одном стане, что влияет на щит и кабель.
Подбор пресс-формы
Для HXM 428-2 недостаточно назвать тоннаж. Нужны: материал и усадка, масса изделия, число гнёзд, размеры и масса формы, схема выталкивания, требуемый цикл. Если форма на пределе колонн, берут соседнюю машину вверх даже при запасе по кН. Если отливка тяжёлая, а плита избыточна — смотрят исполнение шнека, а не следующий тоннаж.
Периферия
Рядом с ТПА обычно стоят чиллер (форма и масло — разные контуры), вакуумный загрузчик и дробилка литников. Конкретную модель периферии не назначаем «автоматом» по номеру HXM: нужен тепловой и расходный расчёт. Подбор линии — на странице подбора оборудования.
Соседние модели
Если требуется меньшее или большее усилие смыкания, сравните соседние модели: HXM 428-1 и HXM 488-1. Сравнивать имеет смысл по колоннам, ходу плиты и объёму впрыска, а не только по номеру в названии.
Исходная спецификация сохранена изображением на этой странице. Если строка в HTML и скан расходятся, верьте скану и напишите нам — исправим таблицу.
Электрика и масло
Сдвоенный привод 30+30 кВт на 428-2 — это два контура в одном щите: сечение кабеля, автоматы и тепло масла считают иначе, чем у 428-1 с одним 40 кВт. Бак 530 л нужно заложить в маслохозяйство до приезда станка. Если форма требует большого объёма впрыска при той же плите 4280 кН, 428-2 осмысленнее прыжка в 488-ю «за тоннаж».
